¿Qué es un ventilador centrífugo y cómo funciona?

Encontrará estos ventiladores en casi todas partes: plantas de fabricación, edificios comerciales, talleres e instalaciones de procesamiento de materiales. El diseño les permite trabajar con sistemas de conductos y equipos donde el aire debe seguir un camino definido en lugar de simplemente flotar. Dependiendo de lo que se necesite, un ventilador puede suministrar aire fresco, extraer aire caliente, transportar polvo hacia un sistema de recolección o mantener el aire en movimiento alrededor del equipo de producción.

Aunque todos los ventiladores centrífugos funcionan según el mismo principio básico, están lejos de ser idénticos. La forma del impulsor, el diseño de la carcasa, la configuración del variador, la elección del material: todo esto cambia el rendimiento real de un ventilador determinado dentro de su sistema. Familiarizarse con estos conceptos básicos ayuda a los usuarios de equipos a determinar qué tipo de ventilador se adapta realmente a su situación.

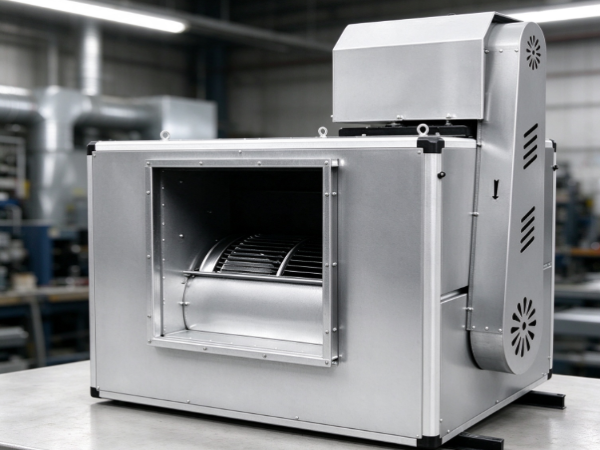

¿Qué es un Ventilador centrífugo China ?

En esencia, un ventilador centrífugo es un dispositivo de movimiento de aire construido alrededor de una rueda giratoria (el impulsor) que aspira aire desde una entrada y lo empuja hacia una salida. Por lo general, el aire ingresa cerca del centro del impulsor y, a medida que la rueda gira, arroja ese aire hacia afuera. Luego, la carcasa toma el control y dirige el aire en movimiento hacia la abertura de descarga.

Esto es lo que diferencia a un ventilador centrífugo de un ventilador axial. Los ventiladores axiales empujan el aire principalmente en línea recta a lo largo del eje giratorio. Los ventiladores centrífugos cambian la dirección del aire a medida que avanza a través del impulsor y la carcasa, razón por la cual funcionan bien en sistemas donde el aire tiene que viajar a través de conductos, filtros, intercambiadores de calor u otros equipos conectados.

El objetivo de un ventilador centrífugo es crear y mantener el flujo de aire. En entornos industriales, ese flujo de aire realiza muchas tareas diferentes: introducir aire fresco, eliminar el calor no deseado, alejar los gases de escape de la maquinaria o impulsar el aire a través de un proceso de producción.

Estos ventiladores vienen en diferentes configuraciones según lo que se necesita. Algunos están construidos para ventilación general; otros están destinados a sistemas de alta presión, entornos de alta temperatura o corrientes de aire que transportan polvo. Qué diseño tiene sentido realmente depende de las condiciones de funcionamiento y del trabajo real que debe realizar el ventilador.

También vale la pena recordarlo: un ventilador centrífugo no es un equipo independiente. Es parte de un sistema más grande y su rendimiento depende en gran medida de los conductos, filtros, amortiguadores y otros equipos conectados a él. Incluso el ventilador "correcto" sobre el papel podría no funcionar bien si el sistema circundante está mal diseñado o es demasiado restrictivo.

¿Cómo funciona un ventilador centrífugo?

Un ventilador centrífugo toma la energía de rotación de un motor y la convierte en energía que mueve el aire. El aire entra, gana velocidad a través del impulsor y sale por la salida; ese es todo el proceso en pocas palabras.

El motor acciona el impulsor directamente, a través de una correa o mediante algún otro dispositivo adecuado. A medida que el impulsor gira, sus aspas actúan sobre el aire que se encuentra dentro de la carcasa del ventilador. Ese aire sale disparado desde el centro de la rueda y se mueve hacia el espacio circundante de la carcasa.

La propia carcasa, generalmente con forma de espiral, recoge el aire que descarga el impulsor y lo canaliza hacia la salida. Esta estructura es lo que permite que el aire fluya suavemente hacia los conductos o equipos conectados, y el diseño de la carcasa juega un papel real en la limpieza con la que se mueve el aire.

Dividirlo en tres etapas básicas ayuda a aclararlo:

• El aire entra por la entrada. A medida que el impulsor gira, el aire ingresa a través de la abertura de entrada, generalmente ubicada cerca del centro del impulsor para que el aire pueda ingresar directamente al conjunto giratorio.
• El impulsor acelera el aire. Las palas giratorias transfieren energía al aire y la empujan hacia afuera. Cuando sale del impulsor, ese aire ha ganado velocidad y ha cambiado de dirección.
• La carcasa dirige el aire hacia la salida. La carcasa recoge el aire en movimiento y lo guía hacia la abertura de descarga, desde donde continúa a través del sistema conectado hasta donde realmente se dirige.

Este ciclo sigue repitiéndose mientras el ventilador funciona. La cantidad de aire que realmente se mueve depende de aspectos como el diseño del impulsor, la velocidad de rotación, la resistencia del sistema y las propiedades del aire que se maneja.

Si el sistema conectado crea demasiada resistencia, el flujo de aire disminuye. Filtros restringidos, conductos bloqueados, curvas incómodas, conexiones de salida que no coinciden: cualquiera de estos puede alterar las cosas. Ésa es realmente la razón por la que la selección de ventiladores y el diseño del sistema deben realizarse juntos, no por separado.

¿Cuáles son los componentes principales de un ventilador centrífugo?

Un puñado de componentes trabajan juntos para hacer que un ventilador centrífugo funcione; la disposición exacta cambia según el tipo de ventilador, pero las partes centrales suelen ser el impulsor, la carcasa, la entrada, la salida, el sistema de transmisión, el eje y la estructura de soporte.

El impulsor es el núcleo del funcionamiento del ventilador. La forma, el espaciado y la disposición de las aspas: todo afecta la forma en que el aire entra y sale de la rueda giratoria. Los diferentes diseños de impulsores se adaptan a diferentes necesidades de flujo de aire y escenarios de manipulación de materiales.

Sinceramente, la vivienda es igual de importante. Es lo que guía el aire desde el impulsor hasta la salida y le da a la descarga un camino definido. Si no coincide la carcasa con la aplicación, interferirá con el flujo de aire y alterará el rendimiento de todo el ventilador.

La entrada debe dejar entrar aire sin obstrucciones innecesarias: su forma y posición determinan cómo entra realmente el aire al impulsor. Mientras tanto, la salida debe alinearse correctamente con los conductos conectados para que el aire pueda seguir moviéndose hacia la siguiente parte del proceso.

En cuanto al sistema de propulsión, es lo que proporciona la rotación en primer lugar. Algunos ventiladores funcionan con transmisión directa, donde el motor se conecta directamente al conjunto giratorio. Otros usan cinturones o configuraciones similares para transferir el movimiento. La configuración que tiene sentido depende del diseño del ventilador, de dónde está instalado y de las consideraciones de mantenimiento.

Los cojinetes y las estructuras de soporte mantienen las piezas giratorias en su lugar donde deberían. Deje que se desgasten, se aflojen o se desalineen y el ventilador comenzará a generar ruido, vibración u otros problemas. La inspección periódica es lo que detecta estos problemas antes de que se conviertan en algo mayor.

¿Cuáles son los tipos comunes de ventiladores centrífugos?

Los ventiladores centrífugos se clasifican según el diseño del impulsor, las necesidades de presión, la construcción y el uso previsto, y el tipo elegido realmente determina cómo maneja el aire y su rendimiento en un sistema determinado.

Una forma común de diferenciarlos es en qué dirección se curvan las palas.

Ventiladores centrífugos curvados hacia adelante: las aspas se curvan en el sentido de rotación. Común en ciertas configuraciones de ventilación y manejo de aire donde este patrón de flujo de aire se adapta bien al sistema.

Ventiladores centrífugos curvados hacia atrás: las aspas se curvan en contra de la dirección de rotación. Aparece en varios sistemas industriales y de ventilación donde este patrón operativo coincide con el trabajo.

Ventiladores centrífugos de aspas radiales: las aspas se extienden directamente hacia afuera desde el centro del impulsor. A menudo se utiliza cuando el flujo de aire transporta polvo u otros materiales, según el diseño específico.

Otra forma de dividirlos es según el entorno en el que deben funcionar.

Un ventilador centrífugo industrial estándar puede mover aire a través de áreas de producción, conductos de ventilación o recintos de equipos. Una versión de alta presión está diseñada para sistemas que necesitan aire para resistir más resistencia, por ejemplo, ciertas redes de conductos o configuraciones de manejo de materiales.

Un ventilador centrífugo de alta temperatura maneja específicamente gas caliente: piense en hornos, equipos de secado o sistemas de escape industriales. Todo, incluidos los materiales, debe adaptarse a esas condiciones de temperatura.

También existen diseños resistentes a la corrosión y que manejan el polvo, para entornos que involucran humedad, productos químicos, partículas u otras condiciones que determinan la elección de materiales y las necesidades de mantenimiento.

Ningún diseño de ventilador cubre todas las situaciones. Elegir uno se reduce al flujo de aire requerido, la resistencia del sistema, las características del gas, el espacio de instalación disponible y el entorno operativo en general. Conocer las diferencias entre los tipos ayuda a acotar las cosas antes de entrar en especificaciones de equipos específicos.

¿Dónde se utilizan habitualmente los ventiladores centrífugos?

Los ventiladores centrífugos aparecen en una amplia gama de industrias, principalmente porque muchos procesos de producción dependen del movimiento controlado del aire: ventilación general, eliminación de calor, extracción de gases de escape, secado, recolección de polvo, lo que sea.

Ventilación industrial

Las plantas de fabricación necesitan constantemente limpiar el aire viciado y llevar aire fresco a las áreas de trabajo. Los ventiladores centrífugos suministran o extraen aire a través de redes de conductos, manteniendo constante la ventilación en espacios cerrados y zonas de producción.

Calefacción, ventilación y aire acondicionado.

Los edificios comerciales e industriales utilizan estos ventiladores dentro de los equipos de tratamiento de aire, moviendo el aire a través de filtros, secciones de calefacción o refrigeración y conductos de distribución, esencialmente entregando aire acondicionado donde sea necesario.

Recolección de polvo

El corte, el esmerilado, el lijado y otros procesos de manipulación de materiales generan partículas que es necesario limpiar. Un ventilador centrífugo crea el flujo de aire necesario para aspirar el polvo hacia un sistema de recolección, con el diseño adaptado al tipo de partícula y la resistencia del propio equipo de recolección.

Secado industrial

El equipo de secado utiliza aire caliente para extraer la humedad de los materiales. Los ventiladores aquí pueden hacer circular aire dentro de la cámara de secado o empujar el aire húmedo hacia una salida de escape, y la forma en que se distribuye ese aire realmente afecta la consistencia del secado.

Hornos y procesamiento térmico.

Los hornos y equipos de tratamiento térmico a menudo necesitan circulación de aire o extracción de gas caliente. Cualquier ventilador que se instale debe adaptarse a la temperatura y a las condiciones del gas involucradas.

Fabricación química y de procesos.

Muchos procesos industriales necesitan aire o gas en movimiento entre los equipos conectados. Los ventiladores centrífugos apoyan la ventilación y el escape aquí, siempre que los materiales y la construcción sean compatibles con los gases en juego.

Agricultura y almacenamiento de materiales.

Algunas instalaciones agrícolas y de almacenamiento se apoyan en ventiladores centrífugos para la ventilación y el movimiento del aire; la aplicación aquí depende de la distribución del edificio, el material que se almacena y la cantidad de calor o humedad que se necesita gestionar.

Los requisitos de instalación varían mucho entre estas industrias. Un ventilador que funciona en un sistema de ventilación limpio enfrenta condiciones completamente diferentes a las de uno ubicado cerca de una caldera o tirando de un escape polvoriento. La propia aplicación siempre debe impulsar la selección.

¿En qué se diferencia un ventilador centrífugo de un ventilador axial?

Tanto los ventiladores centrífugos como los axiales mueven el aire, pero lo hacen a través de diferentes patrones de flujo de aire, y esa diferencia explica mucho por qué un diseño se adapta mejor a un trabajo en particular que el otro.

Un ventilador axial empuja aire principalmente paralelo a su eje: el aire entra por un lado, viaja en línea recta y sale por el otro. Esto se nota mucho en la circulación general del aire, la refrigeración de equipos y algunos trabajos de ventilación.

Un ventilador centrífugo aspira aire hacia el impulsor y lo arroja hacia afuera, luego la carcasa lo guía hacia la salida, de modo que el flujo de aire realmente cambia de dirección dentro del ventilador. Eso lo hace más adecuado para instalaciones conectadas a conductos o equipos que crean resistencia al flujo de aire.

Sin embargo, estas distinciones no son absolutas: ambos tipos de ventiladores vienen en una variedad de diseños, y lo que realmente se adapta a un trabajo depende del conjunto completo de condiciones operativas involucradas.

Un ventilador axial puede funcionar bien moviendo aire a través de un área abierta, mientras que un ventilador centrífugo a menudo tiene más sentido cuando el aire tiene que pasar a través de filtros y correr a través de una red de conductos extendida. Aún así, los requisitos reales del sistema deberían impulsar la decisión final, no una regla general.

Los compradores no deberían elegir un ventilador únicamente en función de la dirección del flujo de aire. Las necesidades de presión, el uso de energía, los niveles de ruido, el espacio de instalación, el acceso para mantenimiento, la compatibilidad con los equipos circundantes... todo eso también importa.

¿Qué factores afectan el rendimiento del ventilador centrífugo?

El rendimiento de un ventilador centrífugo no se trata solo del motor o el impulsor: funciona como parte de un sistema de flujo de aire más grande, por lo que las condiciones de funcionamiento pueden determinar la cantidad de aire que realmente mueve y la confiabilidad con la que sigue funcionando.

La resistencia del sistema encabeza la lista. El aire encuentra resistencia al moverse a través de conductos, filtros, curvas, amortiguadores y maquinaria conectada, y cuando esa resistencia aumenta, el ventilador termina moviendo menos aire de lo esperado. El diseño de los conductos y la ubicación de los componentes merecen una atención adecuada durante la planificación del sistema exactamente por esta razón.

El estado del impulsor también importa. Acumulación de polvo, corrosión, desgaste, daño físico: cualquiera de estos puede alterar el equilibrio y la forma de la rueda giratoria, lo que puede cortar el flujo de aire o provocar vibraciones. La forma en que inspeccione esto debe coincidir con los materiales y las condiciones que el ventilador realmente ve en uso.

La temperatura y la composición del aire influyen tanto en la selección del ventilador como en el funcionamiento continuo. Los gases calientes tensionan los materiales y los componentes cercanos; Las sustancias o partículas corrosivas aceleran el desgaste. Cualquiera que sea el ventilador elegido debe adaptarse al aire o gas que maneja.

El estado de la transmisión y del motor es igualmente importante. Una correa desgastada, una conexión floja, un cojinete defectuoso o una pieza giratoria desalineada interfieren con el buen funcionamiento. La inspección de rutina los detecta con suficiente antelación para actuar en consecuencia.

La calidad de la instalación determina cómo interactúa el ventilador con todo lo que lo rodea. Conexiones mal alineadas, soportes inestables, entradas restringidas: todo contribuye al ruido, la vibración y un flujo de aire más débil. Unas bases sólidas y conexiones de conductos correctamente dispuestas contribuyen en gran medida a un funcionamiento estable.

El ruido y la vibración ofrecen pistas útiles cuando algo anda mal, pero no siempre apuntan a la misma causa raíz. Localizar el problema real podría significar revisar todos juntos el impulsor, los cojinetes, el montaje, el sistema de transmisión y los conductos conectados.

¿Cómo se debe seleccionar y mantener un ventilador centrífugo?

Elegir el ventilador centrífugo adecuado comienza con la comprensión de lo que realmente debe hacer el sistema. Los compradores e ingenieros deben definir el propósito del flujo de aire, qué implica el aire o gas y las condiciones en las que funcionará el equipo.

Algunas preguntas ayudan a organizar ese proceso:

• ¿Qué se supone que debe hacer el ventilador: suministrar aire, eliminar los gases de escape, hacer circular el calor y facilitar la manipulación de materiales?
• ¿Qué flujo de aire requiere realmente el proceso?
• ¿Cuánta resistencia crearán los conductos, filtros y equipos conectados?
• ¿El ventilador soportará aire caliente, humedad, polvo o gases químicamente activos?
• ¿Cuánto espacio de instalación y mantenimiento hay realmente disponible?
• ¿El medio ambiente requiere materiales especiales o medidas de protección?
• ¿Qué acceso de mantenimiento será necesario durante el uso normal?

Responder a estas preguntas brinda una base sólida para elegir el diseño de ventilador y la configuración de unidad correctos, y es un inicio de conversación mucho mejor con un fabricante o proveedor de ventiladores que simplemente nombrar una categoría de producto general y esperar que encaje.

El mantenimiento debe seguir lo que especifica el fabricante, ajustado a las condiciones reales de uso. Las tareas típicas incluyen revisar el impulsor y la carcasa, inspeccionar los cojinetes y los componentes de la transmisión, examinar los puntos de montaje y observar si hay corrosión o acumulación de material.

El sistema conectado también merece una inspección: un filtro bloqueado o un conducto restringido pueden estrangular el flujo de aire incluso cuando el ventilador funciona perfectamente bien. La limpieza y la inspección deben cubrir todo lo que influye en el movimiento del aire, no sólo el conjunto del ventilador de forma aislada.

Ruidos inusuales, vibraciones crecientes, daños visibles o cambios en el flujo de aire son señales que vale la pena investigar. Sin embargo, antes de tocar nada, los operadores deben seguir los procedimientos de seguridad de las instalaciones y aislar el suministro de energía cuando sea necesario.

Realizar correctamente la instalación de un ventilador centrífugo realmente se reduce a la relación entre el ventilador, su entorno operativo y cualquier equipo al que esté conectado. Requisitos claros desde el principio, una selección cuidadosa y un mantenimiento constante son los que mantienen todo el sistema de flujo de aire funcionando como el proceso de producción realmente lo necesita.
